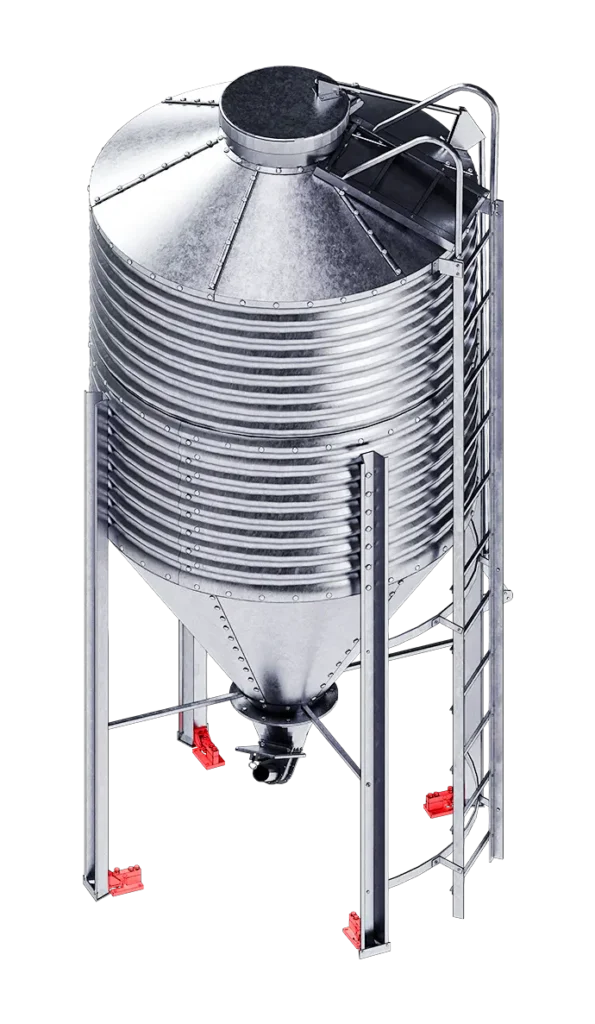

大多数工业容器，如储罐、工艺筒仓、配料料斗和搅拌容器，都支撑在三或四个结构支腿上。这种现有的支撑结构正是 ANYLOAD 压式称重模块的设计目标。一系列底部安装组件可插入每个结构支腿下方，从而将容器改造成一个完全经认证的称重系统，而无需对容器本身进行改造。

温度膨胀与读数精度

盛装高温液体或在室外环境中运行的钢制储罐会随温度变化而膨胀或收缩。在刚性安装系统中，这种运动会产生水平侧向力作用于称重传感器。传感器并非为测量这些力而设计，这会在没有任何可见异常提示的情况下破坏称重读数的准确性。ANYLOAD 压式称重模块会通过摇杆销或浮动安装设计解决了这一问题，允许可控的水平移动，同时让称重传感器精确承受垂直载荷。无论工作温度或环境条件如何，都能获得准确的重量数据。

三点式安装与四点式安装

三点式安装具有天然的自动调平特性。无论地基沉降或热胀冷缩如何变化，三个支撑点都能以可预测的方式分担载荷。四点式安装为大口径容器提供了更高的结构稳定性，但需要仔细调整垫片并定期重新调平，以确保四个模块之间的载荷均匀分布。对于新安装，在容器几何形状允许的情况下，通常首选三点安装。对于改造项目，则由现有结构决定安装方式。ANYLOAD 提供适用于这两种方式的称重模块套件，其硬件与安装结构相匹配。

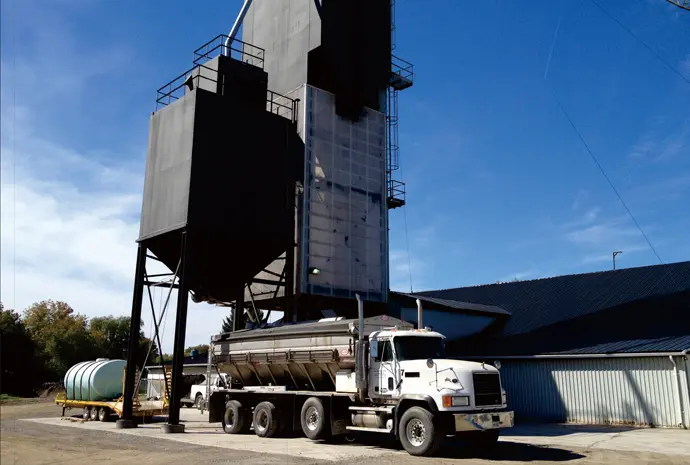

如果已有上部结构存在，例如夹层、结构梁或工艺框架，那么悬挂容器通常是更快捷、更整洁的安装方案。

ANYLOAD 的拉式称重模块正是为此类配置而设计：这些经过校准的组件将容器悬挂在现有上部结构上，同时在与同等量程的压式系统相当的精度下进行称重。

这种配置特别适用于以下情形：容器下方的地面空间必须保持畅通，供人员、叉车或卸料设备通行；容器足够小，使得悬挂硬件比完整的压式支撑框架更轻便、成本更低；或者现有的上方结构无需改造即可承受载荷。

侧向移动管理

悬挂式容器就像一个钟摆，工艺振动、进料冲击或搅拌器扭矩都可能引起侧向移动，影响读数的稳定性。设计合理的悬挂系统会加入导向杆或侧向约束装置来控制移动，同时避免将侧向力传递至称重传感器，其原理与压式系统中的膨胀管理相同。涉及剧烈搅拌、高进料速率冲击载荷或外部振源的应用，需要在前期就进行工程设计，而非等到安装后再解决。请在确定规格前联系我们的工程团队，评估您的具体应用参数。

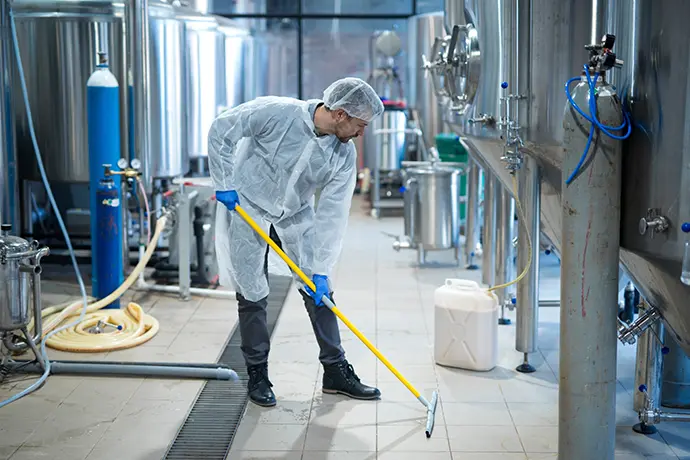

食品、制药、饮料和化工工艺中的称重系统必须像在生产中可靠运行一样，承受住清洁过程的考验。

冲刷环境

肉类加工、乳制品、酿酒等类似行业会使仪器仪表暴露于高压热水、腐蚀性清洁剂和蒸汽之中。适用的标准为防护等级（IP）：IP67 涵盖临时浸没，IP68 涵盖持续浸泡，而 IP69K 则涵盖近距离的高压高温冲刷喷淋——这是许多食品生产环境中所需的标准。合适的防护等级取决于清洁规程，而非仅仅由生产环境决定。

Anyload 的不锈钢称重模块经过精心设计，能够在一系列量程范围内应对这些挑战。363TSM1 ThinWeigh® 和 MK4-363TSM1 套件采用 17-4PH 不锈钢材质，具备 IP68/IP69K 密封等级，非常适合直接进行高压喷淋清洗。563RSM5 和 MK4-563RSM5 套件同样通过了 IP68/IP69K 认证，是食品和化工生产线在较低量程（最高 500 kg）下的可靠选择。对于 IP68 浸没防护已足够满足要求的应用场合，563YSM3-02、102BSM5 和 102ESM2 提供不锈钢焊接密封结构，可覆盖从中量程到大量程的广泛范围。

卫生与洁净环境

制药、生物技术和食品配料应用要求称重传感器及安装硬件表面不得存在可能积存产品的缝隙、螺纹或凹陷。3-A 卫生标准和 NSF 认证确立了这些几何形状和材料方面的要求。电抛光 316L 不锈钢是最严苛应用场景下的首选材料规格。

若工艺要求允许采用高级不锈钢结构，但无需完全符合 3-A 几何形状标准时，363TSM1 和 102ESM2 采用 17-4PH 沉淀硬化不锈钢并配备全焊接密封——消除了接触表面上外露的螺纹和间隙。在选型前，请务必确认表面光洁度和材料兼容性是否符合您特定的卫生规程要求。

洁净室环境

洁净室安装对排气和颗粒物有特定要求，标准工业称重传感器可能无法满足这些要求。通用型传感器中使用的涂层和灌封化合物可能与 ISO 5 级及以上等级的洁净室分类不兼容。在选型前，应针对具体的洁净室等级确认其兼容性。

CIP/SIP 兼容性

在线清洗（CIP）和在线灭菌（SIP）系统通过工艺设备循环输送热水、蒸汽以及腐蚀性或酸性清洁剂，从而无需拆卸设备即可完成清洗。与 CIP/SIP 管路接触或邻近的称重传感器及安装硬件必须能够承受热循环、化学品侵蚀以及瞬态压力冲击。不锈钢焊接密封结构是基本要求，同时必须验证垫圈和 O 型圈的材料是否与所使用的具体清洁化学介质兼容。

563RSM5、MK4-563RSM5 和 363TSM1 因其 IP68/IP69K 防护等级和全密封不锈钢结构，经常被指定用于食品和饮料行业的 CIP 回路。在最终选型前，请务必根据您的清洁剂浓度和温度，核实 O 型圈材质的兼容性。

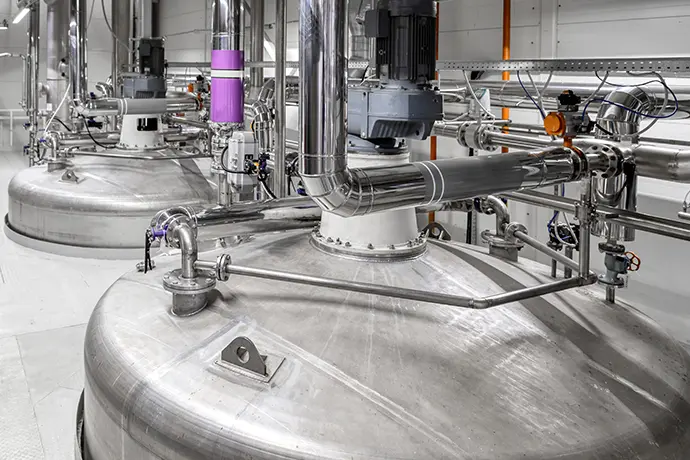

户外散装存储、化工处理、炼油应用及高温反应器所带来的工况条件远远超出标准工业称重传感器的额定极限。在这些环境下进行正确的选型，首先要了解所涉及的力和暴露因素，而不仅仅是容器的容量。请参阅我们的化工罐体称重和散装料仓称重案例研究，了解实际应用示例。

风载荷与地震引起的载荷

室外罐体具有较大的迎风面。在高风载或地震区域，称重模块不仅需要承受容器及其内容物的向下重量，还必须应对对抗传感器额定受力方向的抬升力和侧向力。防倾覆拉杆和安全限位装置提供了工程解决方案——这些机械止动装置可将容器运动限制在安全范围内，防止抬升，同时在正常操作期间不会将力传递至传感器。在地震区域的安装中，这些措施是设计要求，而非可选配置。

对于大容量室外容器，276EHM1（合金钢，25 ~ 100t）和102DHM3（合金钢，5 ~ 250Klb）均集成了防抬升保护和横向限位装置，使其非常适合应对风载和地震事件带来的多方向载荷。363TSM1 ThinWeigh® 采用密封式 17-4PH 不锈钢结构，可提供高达其额定容量 50% 的抬升保护，使其成为既需要耐腐蚀性又适用于室外安装的实用选择。

腐蚀性环境

化工厂、废水处理设施、肥料储存场所以及海洋设施会使仪器仪表暴露于酸、碱、硫化氢、盐雾和含氯气体中。标准碳钢硬件在此类条件下会迅速退化，而涂漆表面的防护效果会随时间推移变得有限。针对腐蚀性环境的选型检查清单包括：传感器壳体材料（最低为 304 不锈钢，优选 316 不锈钢，严苛工况下选用哈氏合金）；采用焊接而非灌封的全密封方式；电缆入口处密封等级须达到与传感器本体相同的 IP 标准；以及安装硬件应采用相容材料，以防止异种金属之间的电偶腐蚀。

Anyload 的不锈钢称重模块可在一系列量程范围内满足这些要求。363TSM1 采用 17-4PH 沉淀硬化不锈钢制造，配备 IP68/IP69K 全焊接密封，兼具化工和海洋环境所需的耐腐蚀性和防护等级。对于中等量程，563YSM3 采用 304 不锈钢结构，配备摇柱设计和横向限位装置。102BSM5 则将不锈钢材质与 IP68 防护等级扩展至大量程（50 ~ 75 Klb），可覆盖腐蚀性工况下的大型室外散装储罐。在选型前，请确认硬件和电缆接头材料与您的具体化学环境是否兼容。

高温工艺区域

称重传感器带有额定的温度对输出的影响，通常表示为每度满量程的百分比，在高温环境下这种影响会加剧。例如，一个额定值为每 10°C 变化 0.01% 满量程（标准工业传感器的典型值）的传感器，如果安装在靠近高温容器表面的位置，在一个生产班次内就会产生可测量的输出漂移。可采用的解决方案包括隔热底座、隔热罩以及适用于高温工况的传感器。工作条件下容器的表面温度是选择合适方案时的出发点。

102DHM3 专门设计了滑动销机构，可补偿容器的热胀冷缩，从而减少施加在传感器上的机械应力，并降低整个温度循环过程中相关的输出误差。这使得它成为高温反应器和工艺容器应用的实用选择，这类应用中容器和支撑钢结构在冷态和工作状态之间会发生显著的尺寸变化。请将您的操作温度数据提供给我们的工程团队，以获得具体的推荐方案。
