火箭助推器推力测量

助推系统的轴向力监测

一家液体火箭发动机研发机构需要一种可靠的方法来测量静态点火测试期间的推力。这些测试涉及极端环境，包括超强的排气热量和剧烈的震动，这让测量工作变得相当复杂。然而，在变化的条件下进行精准的力测量，对于发动机验收、燃烧稳定性分析以及任务建模来说都至关重要。

挑战

1. 极端工况温漂：传感器暴露于炽热尾气中，难以实现稳定测量。
2. 高频动态载荷：发动机在起动与关机阶段推力瞬变剧烈，尤其在强振动环境下，难以实现对动态响应的精准捕捉。
3. 双向力测量需求：该应用要求测量系统既能承载发动机推力带来的高压，又需在试前标定阶段承受拉力。实现双向精准测量，显著增加了系统集成的难度。

解决方案

1. 温度性能验证：在受控实验室环境中，额定极限温度条件下施加已知标准砝码载荷。该测试验证了称重传感器在实际工况下的性能表现。随后，依据采集所得的数据对温度对灵敏度的影响与温度对零点的影响进行补偿调整，以提升其在宽温条件下的测量精度与可靠性。
2. 高频动态推力采集：配置 AN310 指示器启用高速采样模式，精准捕捉发动机点火与关机的瞬态推力峰值。系统利用内置数字滤波器抑制高振动环境下的机械噪声干扰，实现了在极端动力学条件下推力数据的精确解算与可靠传输。

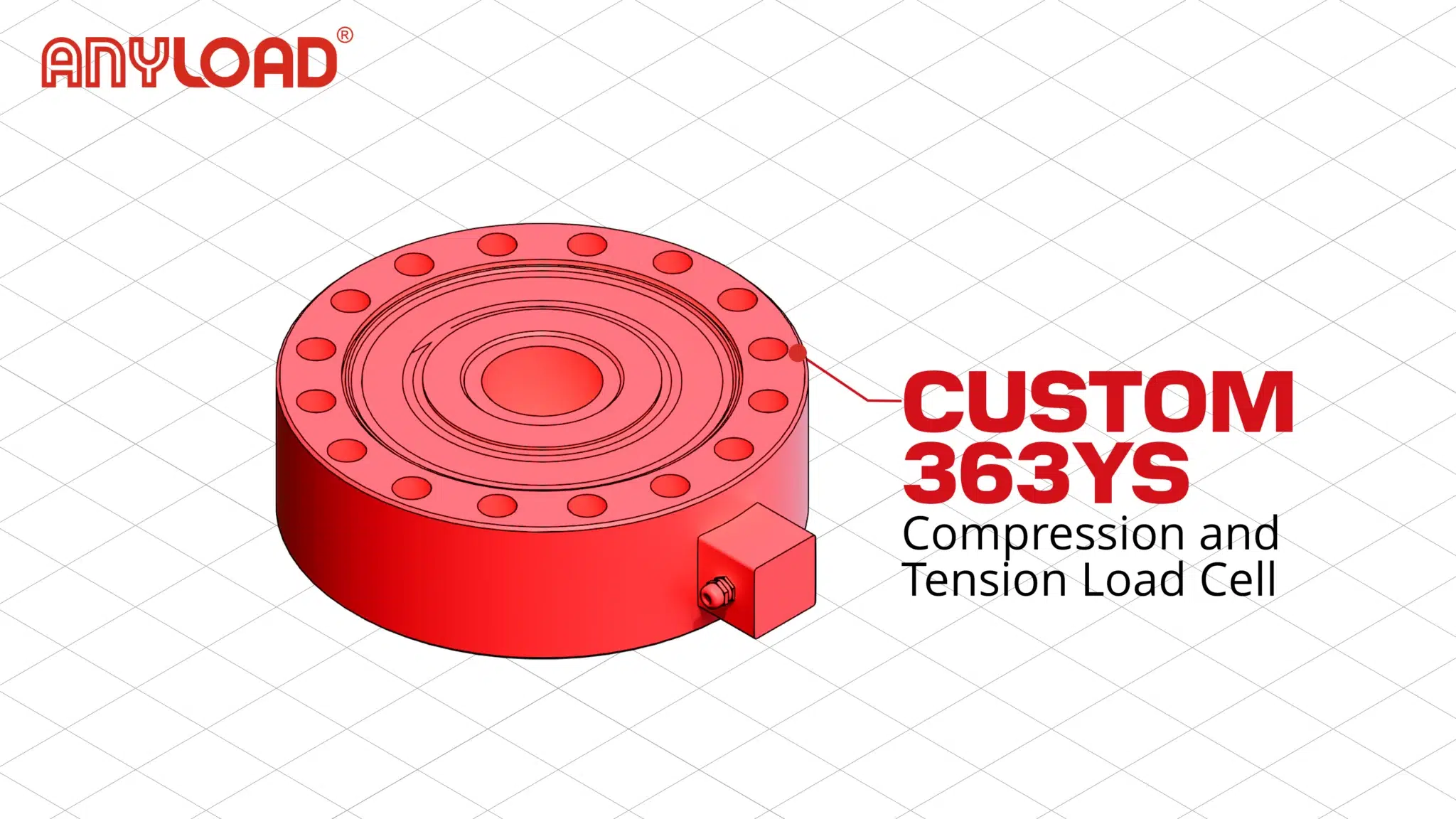

3. 双向承载结构完整性：传感器本体采用高强度结构设计，既能承受发动机工作产生的高幅值压向推力，又能兼容测试前校准所需的拉向载荷。该设计保证了传感器在拉/压双向受力模式下均具备优异的结构刚度与测量一致性，杜绝了因受力方向改变导致的结构失效风险。

结论

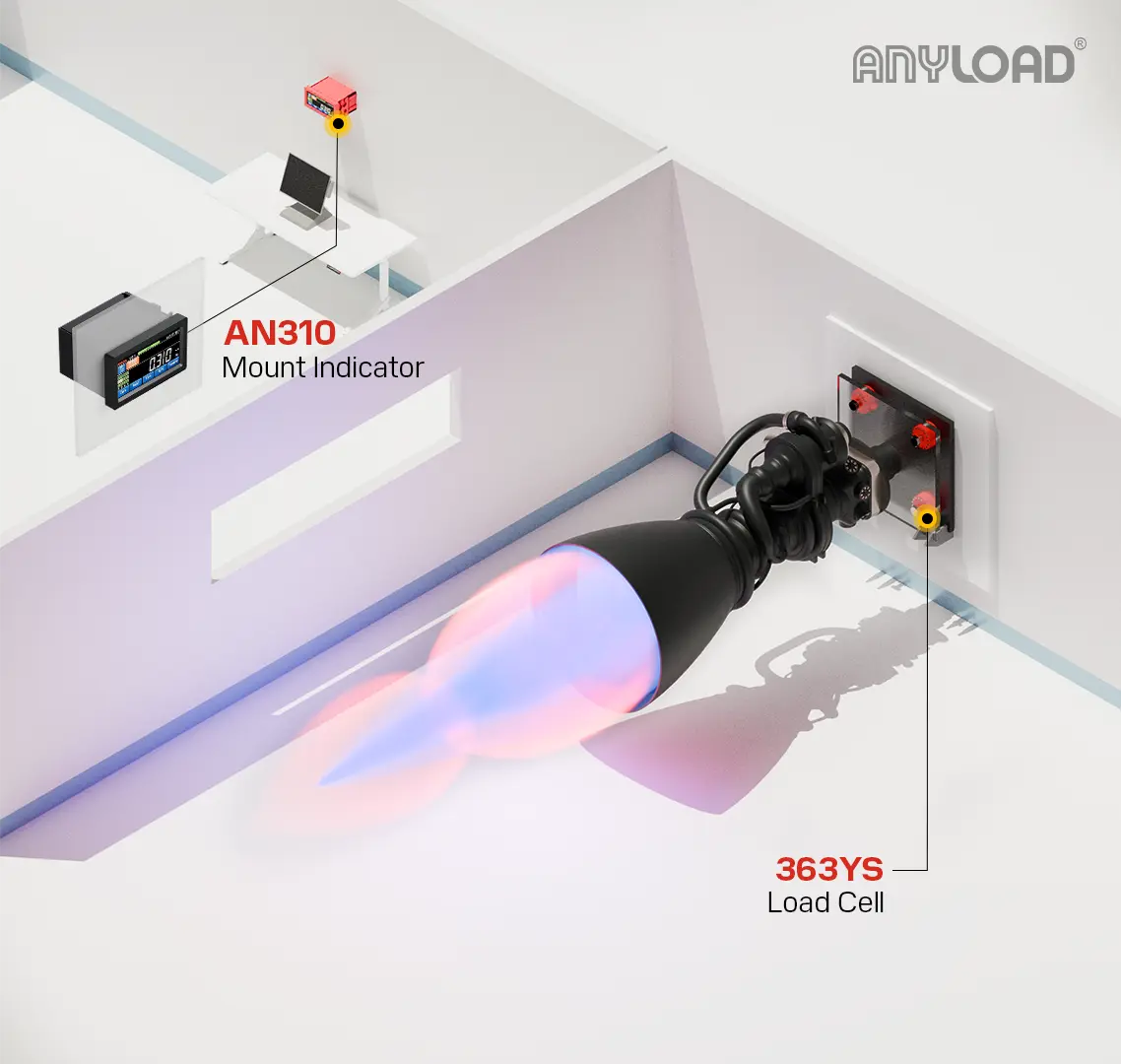

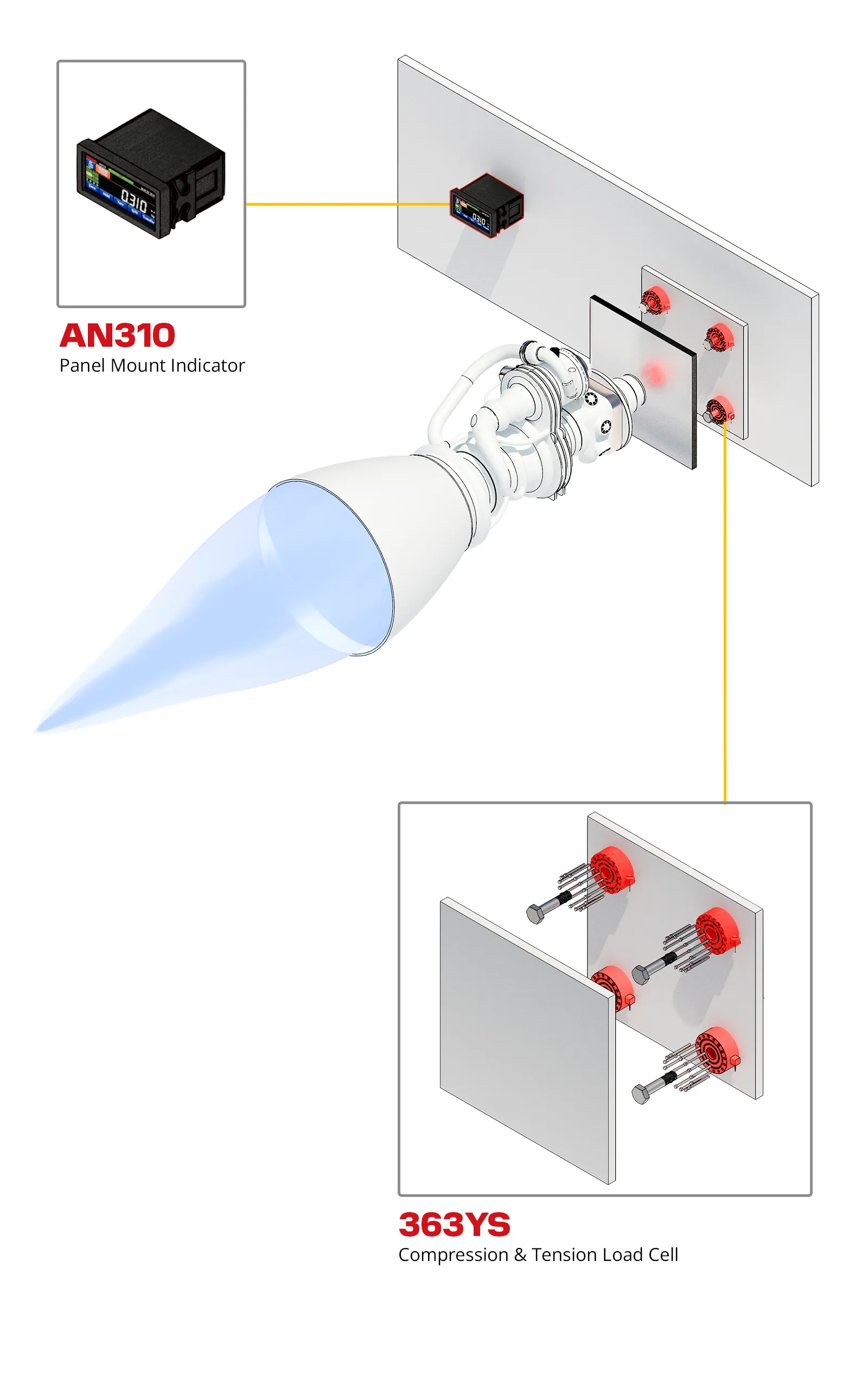

ANYLOAD 363YS 与 AN310 系统集成应用后，各项关键性能指标均实现了可量化的显著提升。该试验台推力测量精度达到 ±0.05%，为燃料与氧化剂的混合比精密调优提供了数据支撑。温漂的大幅降低确保了传感器在高温高热工况下的输出稳定性，不仅提升了测试重复性，还减少了频繁现场校准的需求。系统在关键测试阶段采集到的高分辨率数据，为深入解析发动机性能提供了详实依据，有效简化了型号验证流程。总体而言，更高保真度的地面测试数据降低了飞行工况预测的不确定性，有力保障了发射任务的可靠性。

提交问询

关键词

静态点火测试、火箭发动机推力、峰值力捕捉、高温
