MRI 患者床载荷测量

用于MRI患者定位系统的弱磁称重传感器

磁共振成像系统采用电动患者床，在强静磁场环境中对患者进行精确定位。集成式载荷测量可提供患者体重、检测床体超载，并在床体运动前及运动过程中监测载荷分布。

与常规医疗称重设备不同，安装在 MRI环境中的传感器还必须围绕磁兼容性进行专门设计。铁磁性部件在磁场中可能受到力或扭矩作用，并可能影响图像质量或设备运行。

挑战

1. 低磁性结构： 传统称重传感器可能含有合金钢、磁性不锈钢牌号、紧固件、连接器或其他不适合在MRI磁体附近使用的部件。
2. 高载荷与偏心载荷： 随着床板伸入扫描孔径，患者体重及附属配件会形成变化的载荷。系统必须同时兼顾总载荷与偏载分布。
3. MRI 兼容性： 金属部件、线缆和电子元件必须评估其磁吸引力、感应效应、图像伪影及与扫描环境的相互作用。
4. 可靠的床体集成： 传感器需适配紧凑的定位系统，同时在反复承载患者和床体移动过程中保持标定稳定。

解决方案

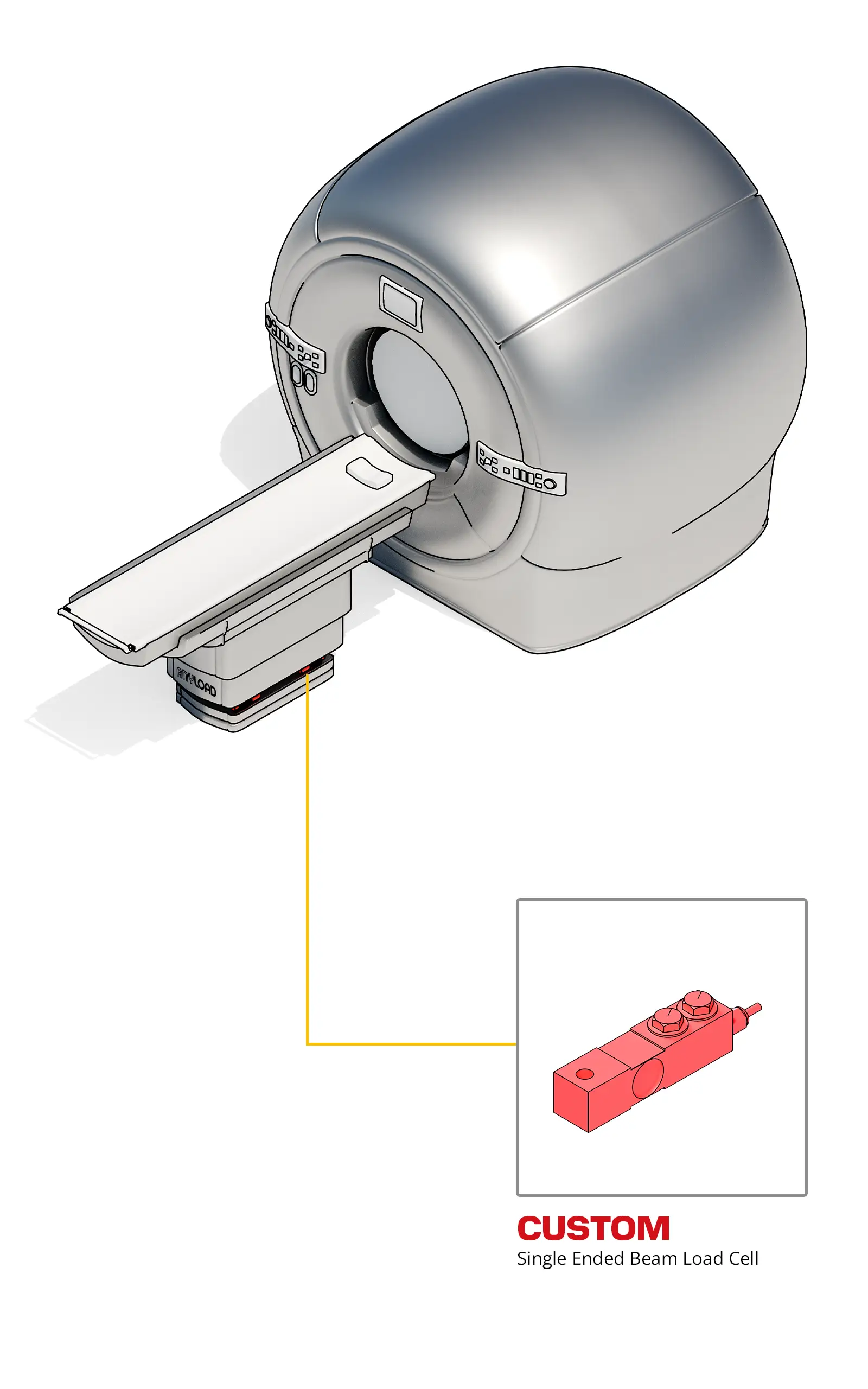

1. 多点式患者床称重： 在结构支撑点集成多个悬臂式称重传感器，测量床体总载荷，各独立通道同时提供载荷分布与偏心载荷信息。
2. 受控低磁性材料： 传感器制造可视情况采用经严格筛选的奥氏体不锈钢、铝、钛及其他低磁导率材料。传感器组件中不采用铁磁性合金钢、马氏体或铁素体不锈钢、常规磁性紧固件及其他不适配部件。
3. MRI 专项验证： 成品传感器组件可作为设备制造商MRI兼容性方案的组成部分，针对磁致力和磁致力矩、图像伪影、电气效应及其他适用要求进行评估。FDA认可的方法包括 ASTM F2052（位移力）和 ASTM F2213（磁致力矩）。
4. OEM 集成： 量程、传感器几何结构、走线方式、信号调理、过载保护、磁性要求及标定，均可围绕MRI患者床架构和预期安装位置专门开发。

结论

MRI 患者床称重既要求精确的载荷测量，也需要对传感器的磁特性进行严格控制。专门设计的低磁性称重传感器系统可提供患者体重、过载检测和载荷分布信息，同时支撑MRI制造商更广泛的MR兼容性与安全要求。
