面向电动助力挂车的多轴牵引连接测力传感器

智能牵引销测力,服务电动挂车推进系统

电池驱动及混合动力挂车通过车载电机在加速、爬坡时提供推进助力,并在减速时通过再生制动回收能量。为让这些功能与牵引车协同工作,挂车控制系统需要持续获取牵引车与挂车连接处传递的作用力。

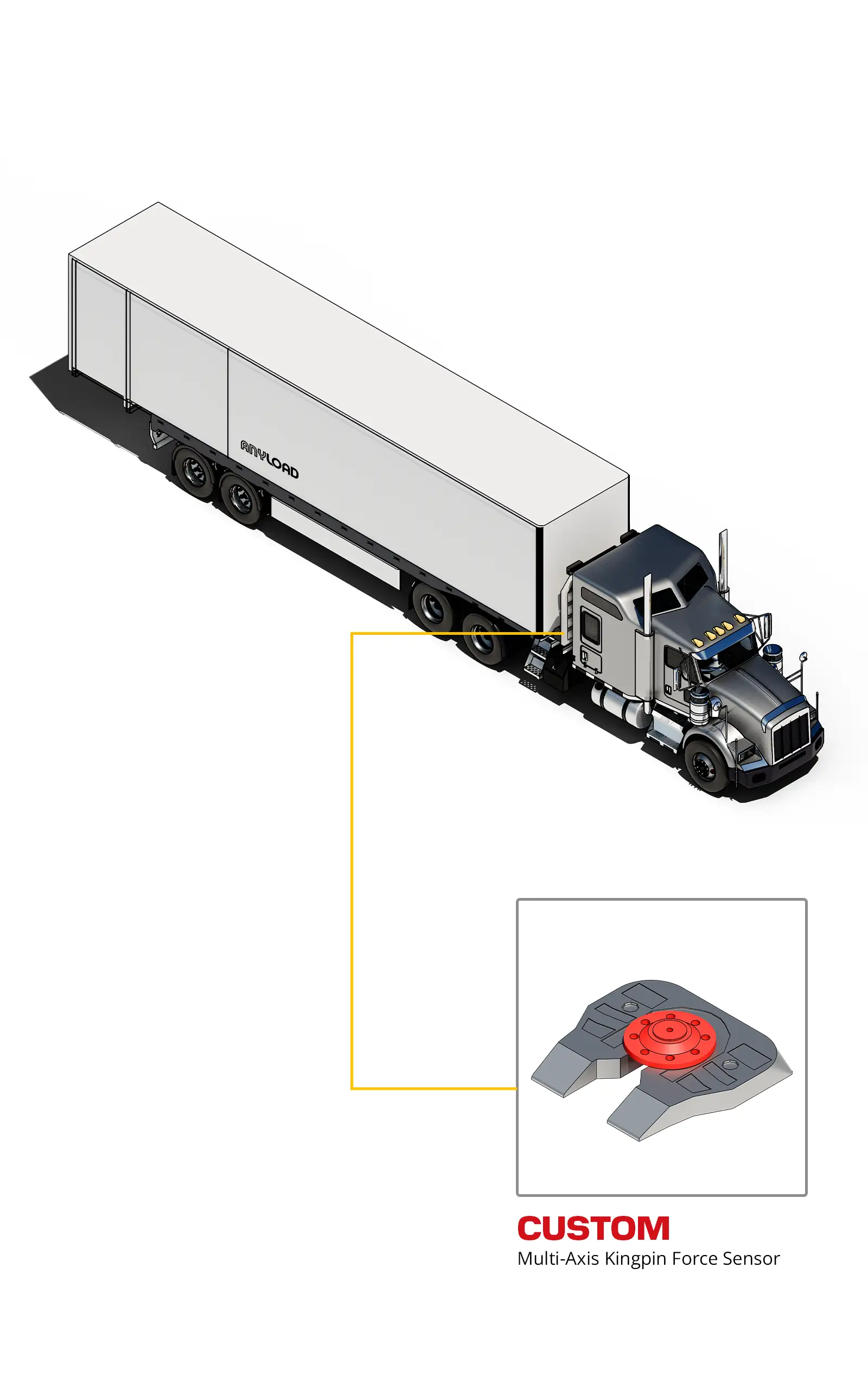

针对重型卡车及半挂车应用,ANYLOAD 将挂车牵引销本身改造成了一台多维力传感器。直接在连接处测力,无需额外加装独立传感器组件,即可为推进助力、再生制动、牵引力控制、载荷监测和车辆动力学控制提供实时反馈。

挑战

  1. 安全关键结构件: 牵引销仍承担着将挂车机械锁止于牵引车的职责。增加感测功能、应变片、走线和电子器件,不得削弱其强度、疲劳寿命或几何连接尺寸。
  2. 多维力测量: 必须将纵向牵引力与挂车自重、转向、铰接折转及侧风所产生的垂向力、侧向力区分开。传感器结构需在保证足够灵敏度的同时,尽量降低各通道之间的串扰。
  3. 持续动态载荷: 牵引销长期承受振动、冲击、载荷方向变化、加速、制动以及反复的道路循环。在整个预期服役寿命内,结构完整性与信号性能都必须保持稳定。
  4. 整车控制集成: 力数据必须以正确的通信协议、更新率、标度换算、诊断机制和故障响应行为,可靠地送达挂车控制系统。

解决方案

  1. 集成式多维测力牵引销: 将应变片与优化后的感测结构直接集成进牵引销,使这一结构件在保留原有机械功能的同时,具备多维测力能力。
  2. 有限元分析与疲劳验证: 借助有限元分析(FEA)优化应变片布点、提升灵敏度、降低串扰并识别应力集中区域。通过多轮设计迭代兼顾结构耐久性与测量性能,验证重点放在反复动态载荷下机械完整性与测力可靠性的保持上。
  3. CAN 总线数字集成: ANYLOAD 开发了数字 CAN 总线输出,可直接对接挂车的指令系统与整车控制系统。集成工作涵盖硬件开发、通信配置、软件排障、信号验证,以及传感器电子单元与客户控制架构之间的协同调试。
  4. 实时推进反馈: 经标定的力数据让控制系统直接掌握牵引车与挂车之间的相互作用力,可支撑推进助力、再生制动、驱动转矩控制、牵引力与稳定性策略,以及智能能量管理。

结论

测力牵引销把原有的安全关键挂车部件,变成了实时车辆动力学传感器。多维测力、以有限元分析驱动的结构开发、疲劳验证、CAN 总线集成,以及软硬件协同工程,为电动助力挂车制造商提供了实现灵敏、高效电推进系统所需的力反馈。
