牙科治疗椅载荷传感

牙椅集成患者检测与称重

现代牙科治疗椅配备电动升降与姿态调节系统，可将患者调整至合适的操作高度与角度。在椅体结构中集成称重传感器，控制系统便可识别座椅上是否有患者，并在牙椅动作全程监测所承受载荷。

载荷数据可用于实现自动碰撞保护、载荷感知电机控制、过载检测以及设备故障诊断。若系统经过称重校准，还可采集患者体重数据，供临床存档、镇静方案制定以及基于体重的治疗方案决策使用。

挑战

1. 椅体形态变化： 患者作用力会依次传递至座垫、靠背、铰接框架、升降机构与椅底座。若传感器及其安装结构设计不当，当牙椅后仰或高度调节时，测得载荷值会发生偏移。
2. 患者偏心载荷： 患者入座、离座以及落座位置各不相同。即使载荷在座垫与靠背之间发生偏移，传感器仍需保持稳定的测量性能。
3. 安全性与长期可靠性： 传感系统需耐受反复动作、清洁作业、冲击、电机振动以及偶发过载，在牙椅整个使用寿命周期内，持续稳定实现患者在位检测。

解决方案

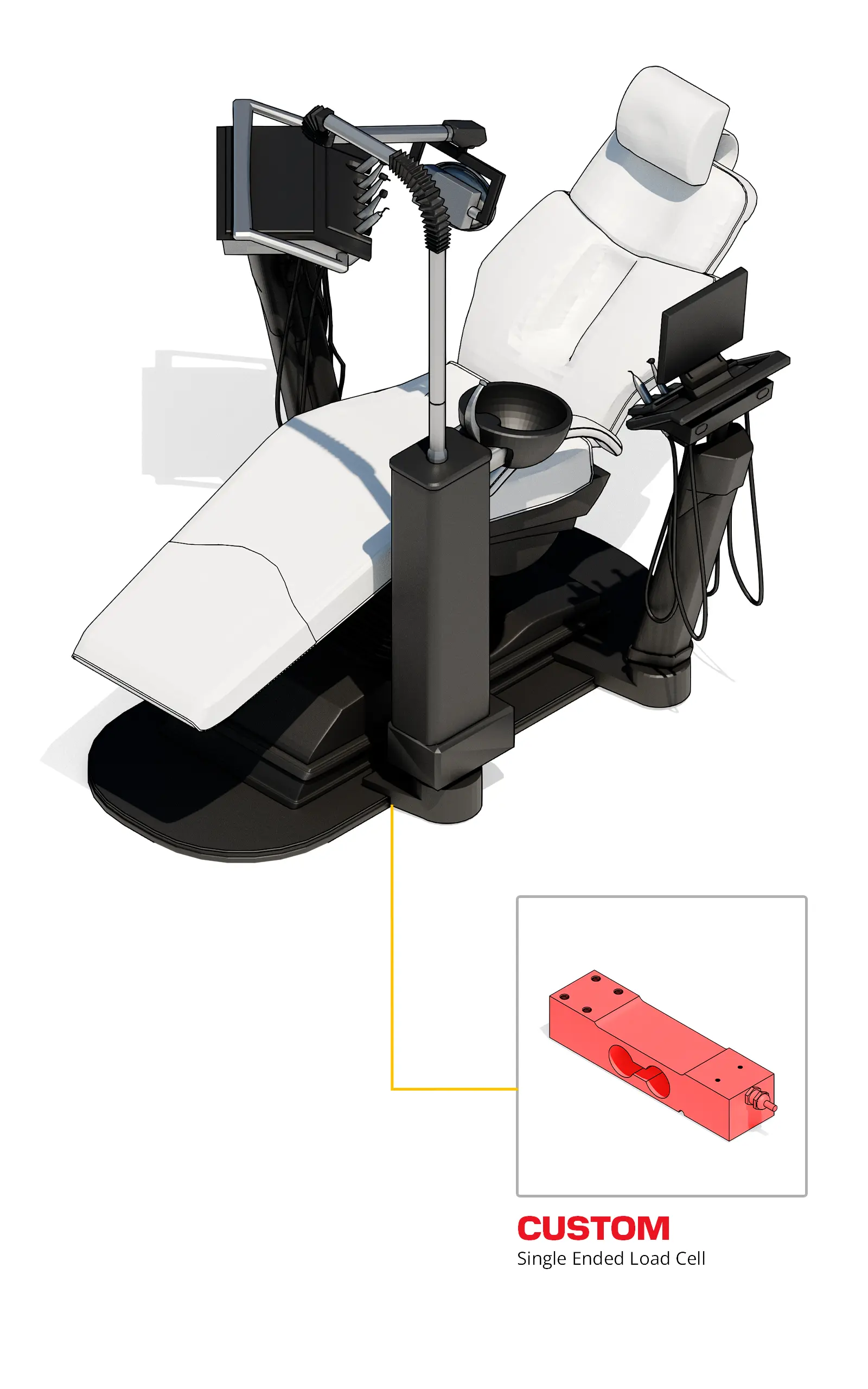

1. 单点载荷测量： 集成在升降机构或患者支撑框架内的单点式称重传感器，可测量患者全部载荷，同时对常规偏心载荷进行补偿。牙椅还需在多个不同姿态位置完成校准，保证牙椅后仰或升降调节时体重读数保持精准。采用单传感器方案还能减少布线、校准工序以及零部件数量。
2. 定制化应用集成： ANYLOAD 与牙椅设备制造商协同评估结构载荷传递路径、变化力臂、碰撞作用力、电机载荷、椅体姿态及机械限位。借助有限元分析、原型测试与多位置校准，可确保传感器在牙椅全工作区间内输出稳定。
3. ISO 13485 OEM 制造： 传感器结构、量程、线缆布线路径、连接器、输出信号及校准均可针对牙椅电子系统进行定制。ANYLOAD 在通过 ISO 13485 认证的质量管理体系下，提供从原型样机到批量生产的全流程支持，体系包含受控检验、产品追溯与工程变更管控。

结论

集成式单点称重传感器可为牙椅制造商提供精简方案，采集患者及系统载荷数据。合理的机械集成设计，可使单只传感器同时实现在位检测、碰撞安全防护、载荷监测与设备诊断功能，还可拓展患者体重测量，无需额外配置独立称重台。
