563YHM7压式称重模块

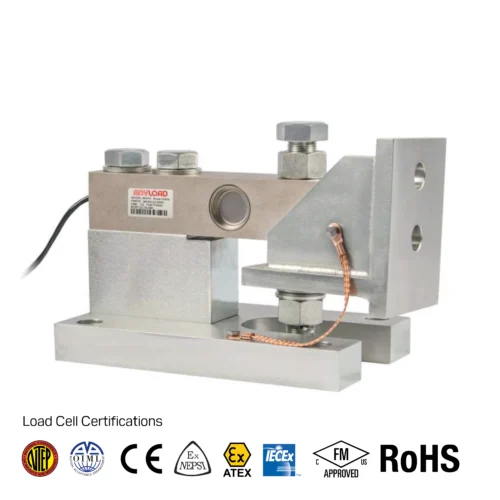

ANYLOAD 563YHM7 为压式称重模块,适用于工业料罐、筒仓及储料仓称重场景。提供 15 Klb、20 Klb 两种量程,适配 ANYLOAD 563YH 与 563YH-23 单端梁式称重传感器。模块内置自顶升机构,安装人员无需外接起重设备即可抬升现有结构,非常适合已投产料仓、料罐的改造加装。模块配置球形垫圈组件,保证载荷对中;同时具备 50% 额定量程的侧向载荷与上拔防护功能。称重传感器单独供货。

563YHM7 专为简化安装与设备集成而设计,与承重支腿平行安装,实现低矮的整体安装高度。可调底座螺丝可便捷抬升结构、设定安装高度并调平称重组件。该结构降低了安装难度,无需额外外置起重设备。工程师、系统集成商及安装技术人员可使用此模块对现有储料容器进行改造,同时保持紧凑的称重布局。

563YHM7 尤其适用于粮食仓、化学品储罐、液体储槽以及其他工业散料储存场景,这类应用对可靠重量监测与简易安装有较高要求。搭配适配的 563YH 或 563YH-23 称重传感器使用时,可在无需大规模结构改动的前提下,将现有储料设施改造为称重系统,方案实用便捷。

特点:

  • 与 563YH、563YH-23 悬臂梁式称重传感器配套使用
  • 量程: 15 Klb ~ 20 Klb
  • 自带自顶升功能,无需外部支撑即可顶起设备结构
  • 采用螺钉调节高度,简化安装与调平流程
  • 与称重支撑腿平行布置,实现低安装高度
  • 便于在已安装完成的料仓上进行加装
  • 球面垫圈组件可确保载荷始终居中
  • 具备 50% 额定载荷的抗侧向载荷及防提升保护功能
  • 不包含称重传感器
