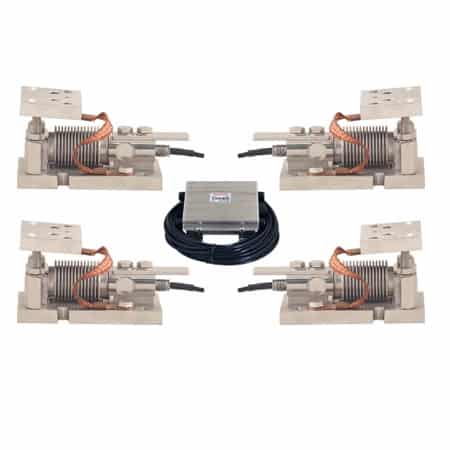

MK4-563RSM5压式称重模块套件

ANYLOAD MK4-563RSM5 是一套完整的不锈钢耐冲洗称重方案,面向化工、食品及其他恶劣加工环境——潮湿、清洗剂与频繁高压冲洗是这类现场的日常工况。经 IP68/IP69K 认证的防水结构搭配不锈钢称重模块,使罐体、料斗与容器在脏污严苛的条件下仍能保持精度与耐腐蚀性。每套由 4 只 563RS 悬臂梁式称重传感器与 4 个 563RSM5 称重模块组成,为工程师和系统集成商提供即装即用的小容量容器称重基础。

套件核心为通过 NTEP 与 OIML 认证的传感器,单只量程 10 ~ 200 kg,读数可靠;其中 NTEP 认证量程可下探至 5 kg。传感器另带有 CE、RoHS 及 ExNepsi 认证。每个称重模块均具备防上抬与过载保护,可在工艺异常波动时保护传感器、维持系统稳定;底板开有两条安装长孔,便于安装与对中调整。接线方式与线色标识沿用行业惯例,可便捷接入标准称重显示仪、控制器及 PLC 称重接口。

典型应用包括配料与混合系统、化工加工、食品饮料生产、原料定量投料,以及其它必须采用不锈钢结构并支持冲洗的卫生级或腐蚀性环境。每套随附 1 只 J04SS IP67 防水型接线盒,用于汇总四只传感器信号,另配一卷 65 ft(20 m)长的 4 线制 PVC 电缆,带铜编织网与箔层双重屏蔽,安装人员可据此获得将容器秤接入称重仪表所需的关键组件。单只可选量程为 10 kg、20 kg、50 kg、100 kg、200 kg,整套重量约 12.0 kg(26.5 lb)。

若您的应用需要定制称重模块配置、非标电缆长度,或需协助按容器与工艺选定合适量程,ANYLOAD 可提供工程咨询与系统集成支持。我们与 OEM 厂商、食品及化工加工企业、系统集成商合作,针对具体罐体几何结构、载荷条件与卫生要求,设计量身定制的耐冲洗称重方案。

特点:

  • 传感器获得 NTEP 认证 (量程: 5 kg ~ 200 kg)
  • 传感器获得 OIML 认证 (量程: 5 kg ~ 200 kg)
  • 传感器获得 CE、RoHS、Ex 认证
  • 通过 IP68/IP69K 认证的防水结构
  • 防拔起和过载保护
  • 通用的接线和颜色编码

完整套件包含:

  • 4 只 563RS 不锈钢悬臂梁式称重传感器
  • 4 套 563RSM5 不锈钢压式称重模块
  • 1 个 J04SS 防水接线盒
  • 1 卷 65 ft (20 m) 线缆, 4 芯 PVC 线缆带铜编织和箔屏蔽 (CB4-5.1-20m)

货号

查看询价单

  • 单页PDF
  • 宣传册

下载PDF

ANYLOAD-MK4-563RSM5称重模块.pdf

装配图

装配指南

下载3D图纸

下载操作手册

宣传册

563RSM5 称重模块套件宣传页

下载软件

观看视频

更多附件

你可能感兴趣的产品 ...

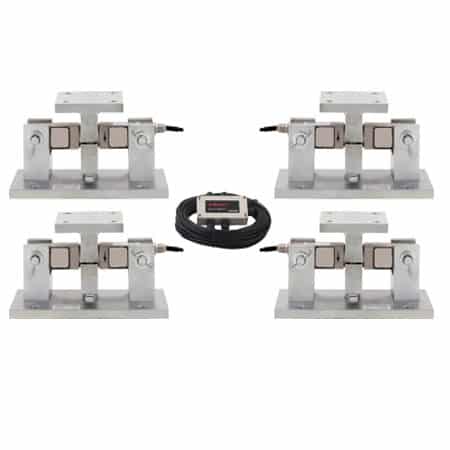

MK4-102EHM2
压式称重模块套件

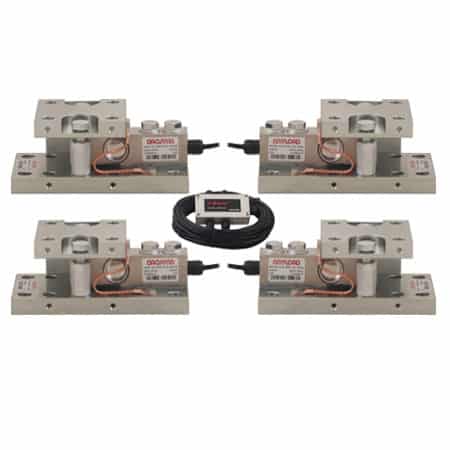

MK4-563YHM4
