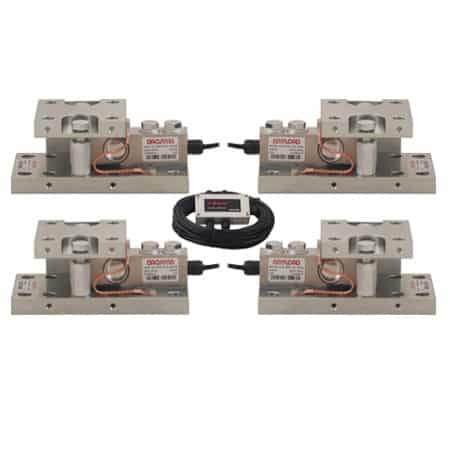

MK4-563YHM4压式称重模块套件

ANYLOAD MK4-563YHM4 是一套完整的四模块称重系统,单套即装即用,适用于罐体、容器与料斗的可靠称重。套件以 4 只畅销款 563YH 合金钢悬臂梁式称重传感器与配套 563YHM4 称重模块为核心,随附 1 只带 GORE 防水透气阀的 J04SA-16 IP67 防水型接线盒,以及一卷 65 ft(20 m)屏蔽主干电缆。单模块量程 100 lb ~ 10 Klb,可覆盖多种过程称重需求,包括多数户外罐体与容器应用。

摇柱销式承载结构为各模块预留了正确对中与热膨胀所需的位移余量;内置防上抬与过载保护,有助于在工况波动时保持安装稳固、系统可靠。适配性强的低高度设计可节省安装时间:上板直接安装到容器或罐体支腿,底板另设 4 个螺栓孔,与地面侧常见的罐体支腿螺栓孔位一致。因此,无论是新建项目,还是对既有罐体、容器进行改造加装,只要看重快速简便的安装,本套件都很适用。

563YH 传感器采用常规接线方式与线色标识,可便捷接入标准称重显示仪、控制器及基于 PLC 的系统。可选认证包括 NTEP(250 lb ~ 20 Klb、200 kg ~ 5 t)、OIML(1 Klb ~ 20 Klb、500 kg ~ 10 t),以及 CE、RoHS 与 ExNepsi,支持贸易结算应用及各类法规合规要求。典型应用涵盖过程罐、储罐、混合与配料系统、料斗,以及化工、食品饮料、农业、水处理与通用工业领域的以重量法监测料位。

若您的应用需要定制称重模块配置、非标量程,或需协助选配显示仪、控制器及附加接线盒,ANYLOAD 可提供工程咨询与系统集成支持。我们与系统集成商、OEM 厂商及工厂运营方合作,针对具体安装布局、环境条件与精度要求,开发量身定制的罐体与容器称重方案。

特点:

  • 传感器获得 NTEP 认证 (量程: 250lb ~ 20Klb & 200kg ~ 5t)
  • 传感器获得 OIML 认证 (量程: 1Klb ~ 20Klb & 500kg ~ 10t)
  • 传感器获得 CE, RoHS, 和 Ex 认证
  • “顶升结构”, 便于传感器的拆卸 / 安装
  • 防拔起保护
  • 热膨胀裕量
  • 顶板直接安装在容器罐腿上
  • 通用的接线和颜色编码

完整套件包含:

  • 4 只 563YH 合金钢悬臂梁式称重传感器
  • 4 套 563YHM4 合金钢压式称重模块
  • 1 个 J04SA-16 防水接线盒
  • 1 卷 65ft (20m) 线缆, 4芯 PVC 线缆带铜编织和箔屏蔽 (CB4-5.1-20m)

货号

查看询价单

  • 单页PDF
  • 宣传册

下载PDF

ANYLOAD-MK4-563YHM4称重模块.pdf

装配图

装配指南

下载3D图纸

下载操作手册

宣传册

MK4-563YHM4 称重模块套件宣传页

下载软件

观看视频

更多附件

你可能感兴趣的产品 ...

563YH
悬臂梁称重传感器

MK4-102EHM2
压式称重模块套件

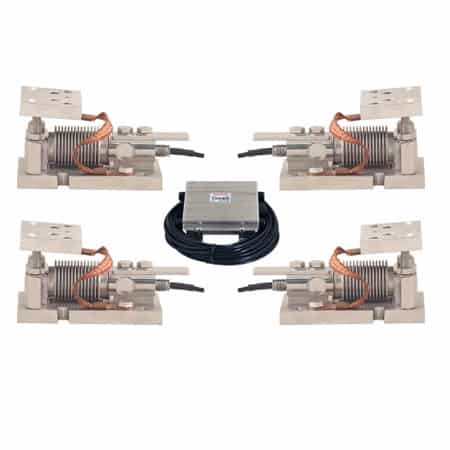

MK4-563RSM5
